穩壓器的工作原理：
所有的穩壓器，都利用了相同的技術實現輸出電壓的穩定。輸出電壓通過連接到誤差放大器（Error Amplifier）反相輸入端（Inverting Input）的分壓電阻（Resistive Divider）采樣（Sampled），誤差放大器的同相輸入端（Non-inverting Input）連接到一個參考電壓Vref。 參考電壓由IC內部的帶隙參考源(Bandgap Reference)產生。 誤差放大器總是試圖迫使其兩端輸入相等。為此，它提供負載電流以保證輸出電壓穩定：
Vout = Vref(1 + R1 / R2)



單相交流穩壓器原理分析
　　1.單相SVC直接調壓穩壓器原理分析
　　A點為單相穩壓器輸入側,B點為單相穩壓器的輸出側

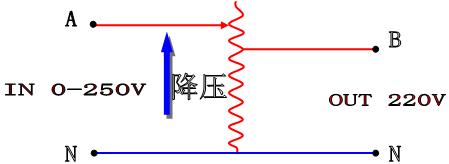

　　其實這一類用調壓器直接調壓式的穩壓器就是利用自耦變壓器的原理做成的.圖中AN側就是自耦變壓器的輸入側,BN側就是自耦變壓器的輸出側,如果輸入電壓高于輸出設置點220V時,這個自耦變壓器就工作在降壓狀態,如果輸入電壓低于220V時,這個自耦變壓器就工作在升壓狀態.(圖中所示就是處在降壓狀態)
這種穩壓器不同于自耦變壓器的主要是輸入點A是可以由0V到250V之間任意滑動.這樣就可以隨時調整輸入電壓的輸入點來滿足輸出電壓的恒定.一般我們把輸入側A點叫做滑臂,它由電機通過減速裝置來驅動,電機的轉向由穩壓控制電路來控制完成.

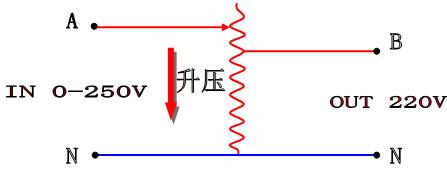

　　穩壓器的取樣電路時刻監視穩壓器的輸出兩點間電壓,輸出電壓升高時,控制電機朝自耦變壓器降壓的方向移動,(如圖二)當輸出電壓達到所要的電壓時,停止控制電機運動.反之控制電路則控制電機朝自耦變壓器升壓的方向轉動.(圖三)達到所要的電壓時停止.

圖二

此類穩壓器的容量大小全部由這個輸出電壓可以變壓器的自耦變壓器來承擔,但由于它制造工藝的影響,它不能做得很大,只能適應小功率的場合.要相把穩壓器的功率做得更大,就要加入補償變壓器來實現穩壓器的功率擴大~

　　此類穩壓器的容量大小全部由這個輸出電壓可以變壓器的自耦變壓器來承擔,但由于它制造工藝的影響,它不能做得很大,只能適應小功率的場合.要相把穩壓器的功率做得更大,就要加入補償變壓器來實現穩壓器的功率擴大

　　三相穩壓器工作原理:


      三相穩壓器實際就是把三個穩壓單元用”Y”形接法聯接在一起.再用控制電路板和電機驅動系統來控制調壓變壓器,達到穩定輸出電壓的功能.如果三個調壓變壓器的滑臂都是由一個電機來驅動的調壓方式為統調穩壓器.如果三個調壓變壓器的滑臂由三個電機來獨立調整的穩壓器就是三相分調式穩壓器.它們的工作原理同單相的穩壓器完全相同.
