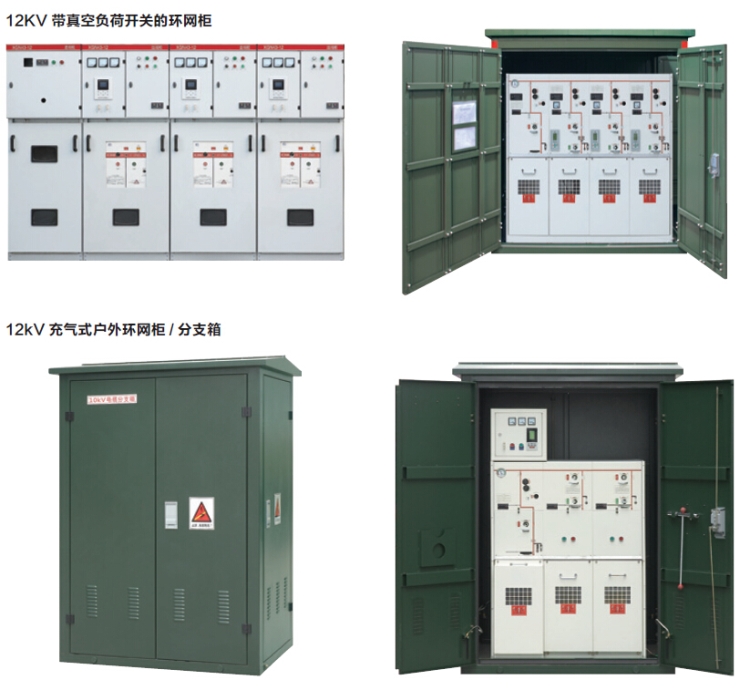

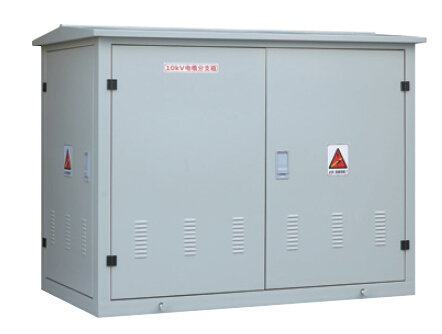

產品概述:
隨著城市電網的不斷發展，市內架空線路逐漸被電纜線路所取代。戶外型環網柜作為構建環網供電的中壓配電開關柜，是對地纜網進行保護和分段隔離的主要設備，環網柜以其安全、可靠的性能，緊湊、美觀的外形，出色的性價比被廣泛的應用到城市電網當中。

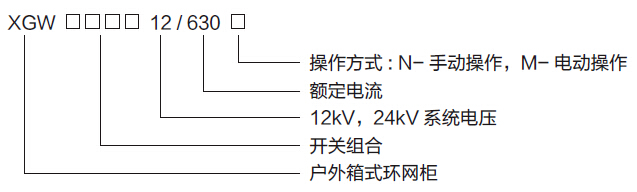

型號及含義:
產品特征:
1, 體積小、結構緊湊、安裝簡單、操作方便；
2. 全絕緣、全密封結構，無需絕緣距離，可靠保證人身安全；
3. 防塵、防火、耐腐蝕、免維護，可浸在水中，適合任何惡劣環境；
4. 組合極為靈活，滿足多種接線要求；
5. 可安裝單臺或多臺負荷開關進行單路或多路進出線路控制。

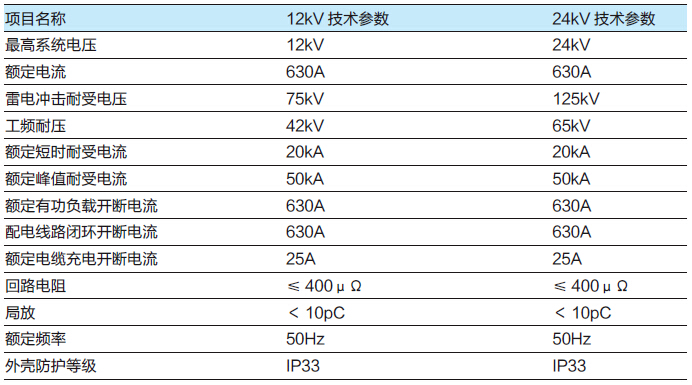

主要技術參數:

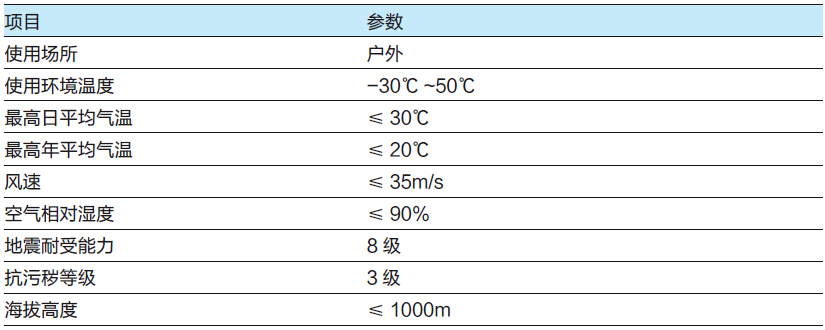

使用條件:

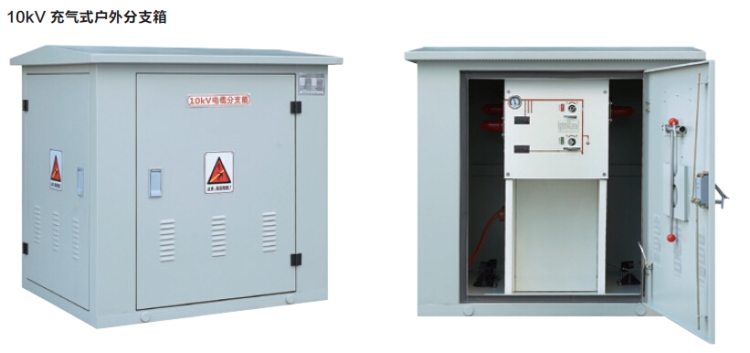

結構特點:
專為戶外運行設計
箱體采用鋼板整體焊接制造不易變形,單層箱體便于散熱,表面采用專用戶外漆并經四道噴塑處理,抗腐蝕能力強,可保持外形持久美觀。
箱體頂蓋下有通風百葉窗和門上的百葉窗形成自然的循環降溫,防凝露百葉窗無需加熱除濕裝置。箱體表面無緊固件可供拆卸及嵌入式防水鎖,防盜性好。
全絕緣、全密封、免維護
共箱式環網柜除操作機構、電纜頭外的所有部件，含高壓帶電體、母線及開關部分完全密封在不銹鋼的箱體內，無可觸及帶電部位。
主開關及接地開關密封在箱體內可以免受外界環境影響，完全免維護，使用壽命更長。
負荷開關
負荷開關采用彈簧操作機構，具有性能可靠、壽命長、免維護等特點。
負荷開關與接地開關之間具有機械互鎖功能。
負荷開關在分、合閘位置均可閉鎖，接地開關的接地位置單獨有閉鎖，防止進線誤接地。
電動操作
為滿足用戶實現配電自動化的要求，環網柜可配電動機構及控制器。
安裝維護方便
獨立的操作機構室及電纜室設計，便于安裝及日常維護。
電纜附件
進出線電纜采用屏蔽型可觸摸硅橡膠電纜接頭，確保人員安全。

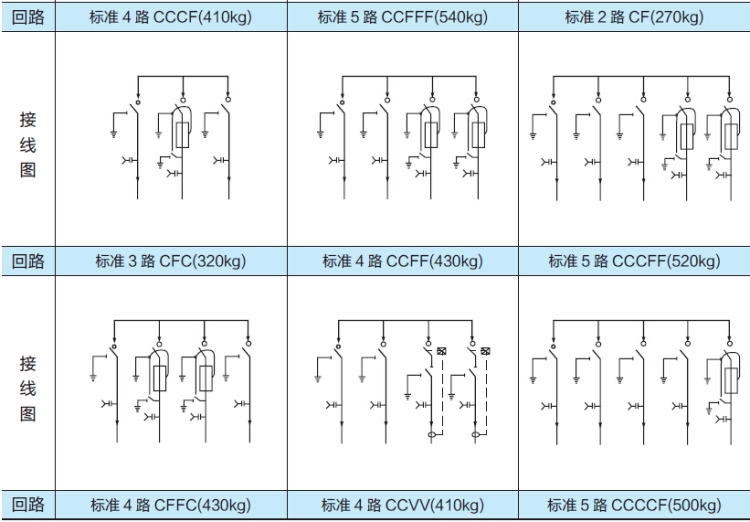

部分開關組合圖:
訂貨須知:
請依據型號編碼選擇戶外環網柜的型號及進出線數目，依據附錄選擇所需要的電纜接頭，或把您的信息提供給我們,我們可以為您提供所需要的配置。
對于訂戶外環網柜的用戶，可以提供圖紙?zhí)岢鰧夹g(shù)具體要求及箱體的材料要求,另外我們也可以為您設計戶外環網柜的最佳方案。
注：箱體標準顏色為軍綠色，如需其它顏色請與我們聯系。

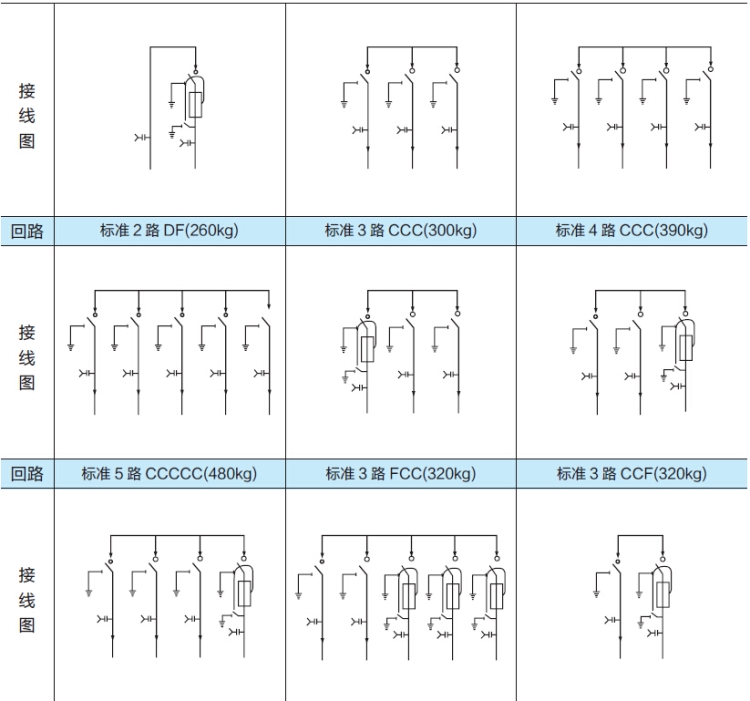

部分開關組合方式:
◆SF6全絕緣全密封共箱型環網開關設備

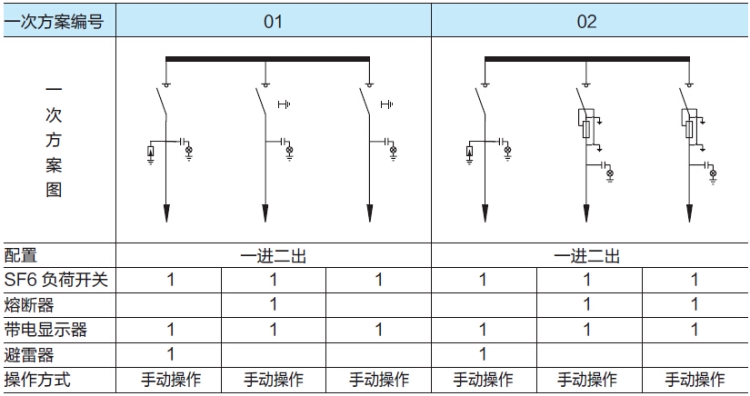

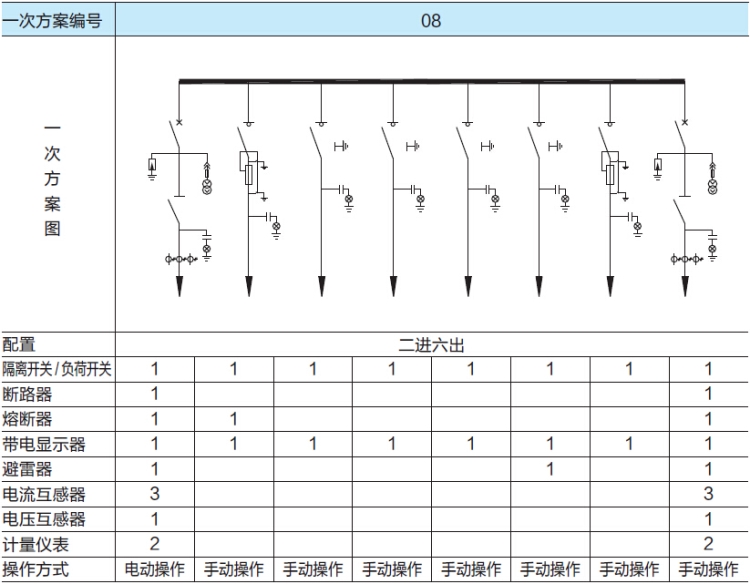

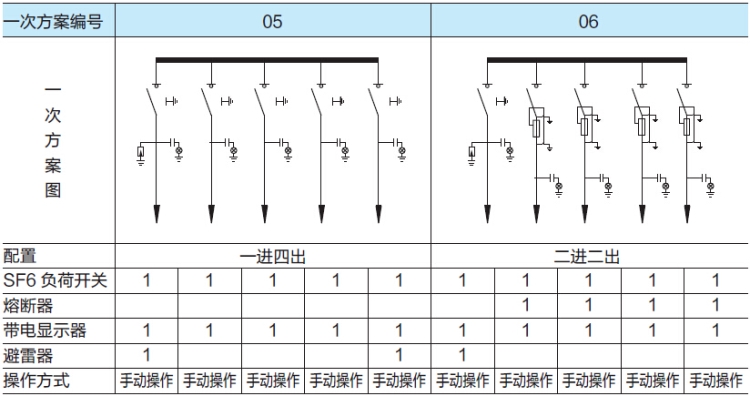

一次方案圖

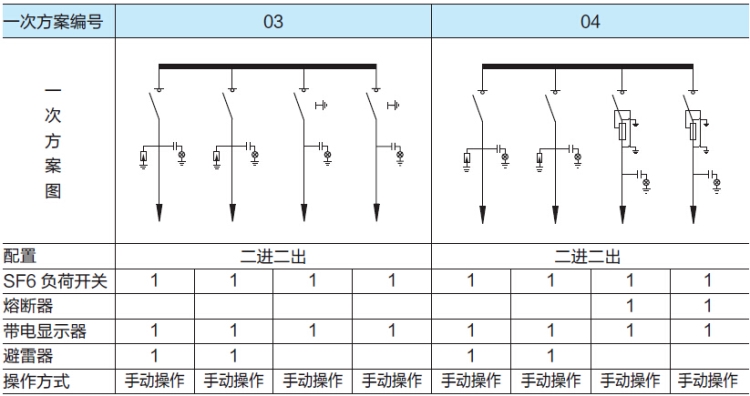

一次方案圖

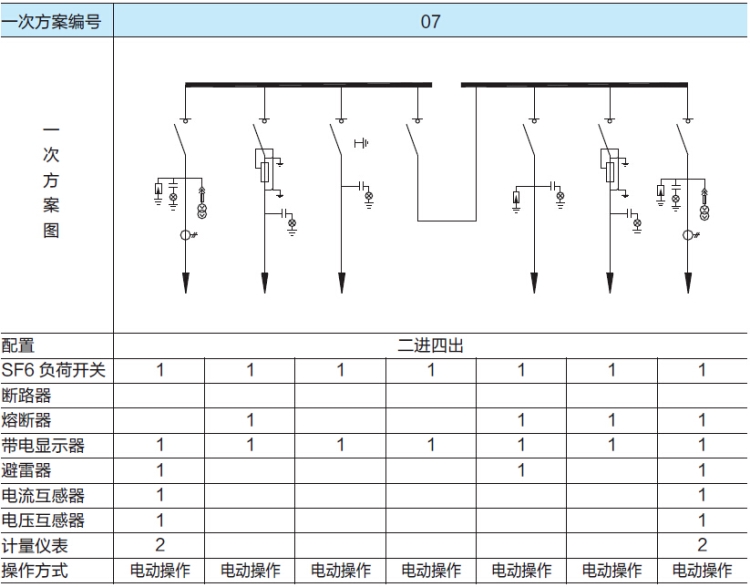

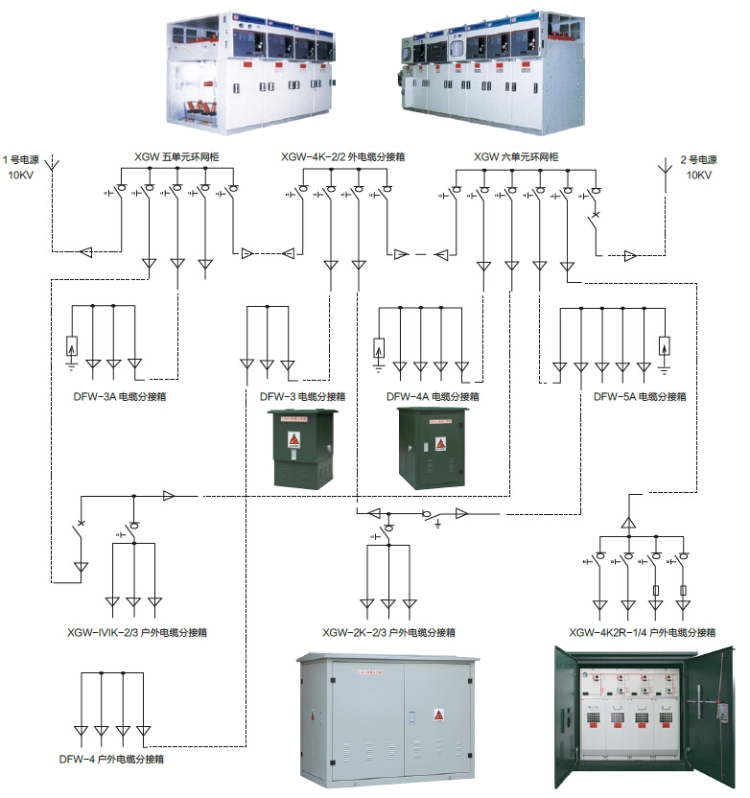

典型一次系統圖
