產品概述：
開關型高壓電纜分支箱可通過SF6負荷開關滿足線路對各回路的控制,可在主回路安裝對分支線路的總控制,也可以在各分支安裝單獨控制,還可以安裝熔斷器對線路的作過載保護。裝在箱體內的各種元件滿足各自的技術要求。

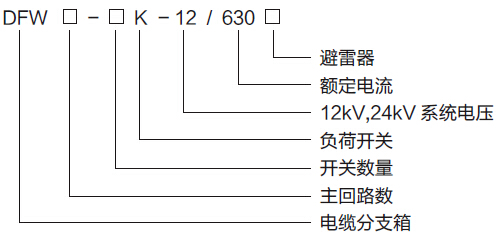

型號及含義：
產品特征：
1, 內裝一組或多組開關設備，實現多組開關控制；
2. 全絕緣、全防護、全工況；
3. 可實現多回路擴展；
4. 抗洪水、抗污穢、抗凝露、耐腐蝕；
5. 結構緊湊、安裝簡單、負荷開關操作方便，并可實現電動操作功能；
6. 可配置測量儀表及其它輔助設備;
7. 安裝帶電顯示器,可選安裝避雷器及電纜故障指示器;
8. 有多種箱體材料可供選擇，不銹鋼板、普通碳鋼等。
結構特點：
開關型高壓電纜分支箱的設計滿足安全運行、檢查、維護、試驗和操作。電纜分支箱的外形設計美觀與周邊環境相適應，具有良好的視覺效果。
1, 按終身使用設計,能抗各種侵蝕和老化,保證用戶運行條件。
2. 箱體有足夠的通風和隔熱設施,箱體有可靠的封閉性,門窗通風孔設防塵、防小動物進入和防滲、漏雨設施 。
3. 外殼有足夠的機械強度，可保證在運輸和起吊時不致?lián)p壞和變形。
4. 在保證內部各電氣設備的安全距離的前提下，體積可盡可能的小，結構緊湊，減少占地面積。
5. 分支箱內部設有接地連接端子和專用的接地導體，接地端子為直徑不小于12mm的螺栓。
6. 分支箱內所有金屬支架均與專用導體相連，其專用導體為截面不小于25mm2的銅帶。
7. 門、隔板或其它構件都確保接地連接。
8. 電纜室底部有可調節的電纜固定夾和接地排，并帶封板。
9. 進口硅橡膠電纜接頭提供全屏蔽、全絕緣、全密封可觸摸的安全保障。

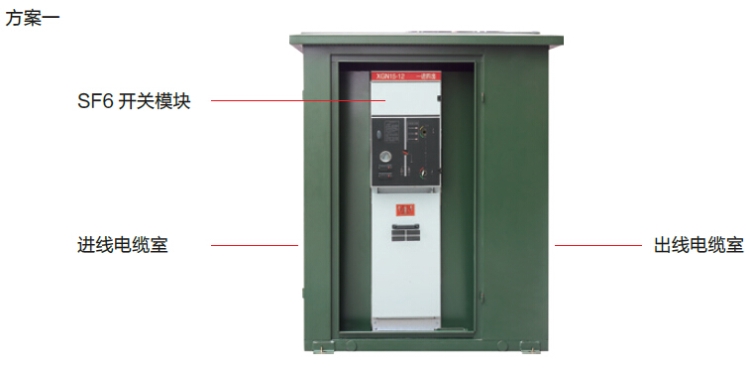

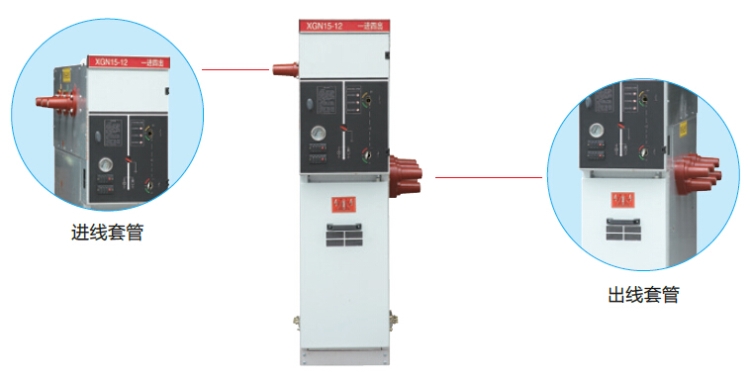

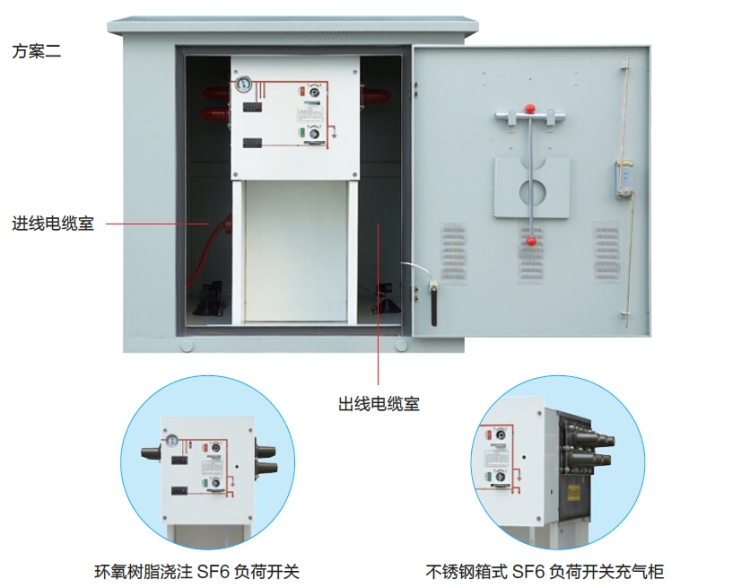

典型方案：

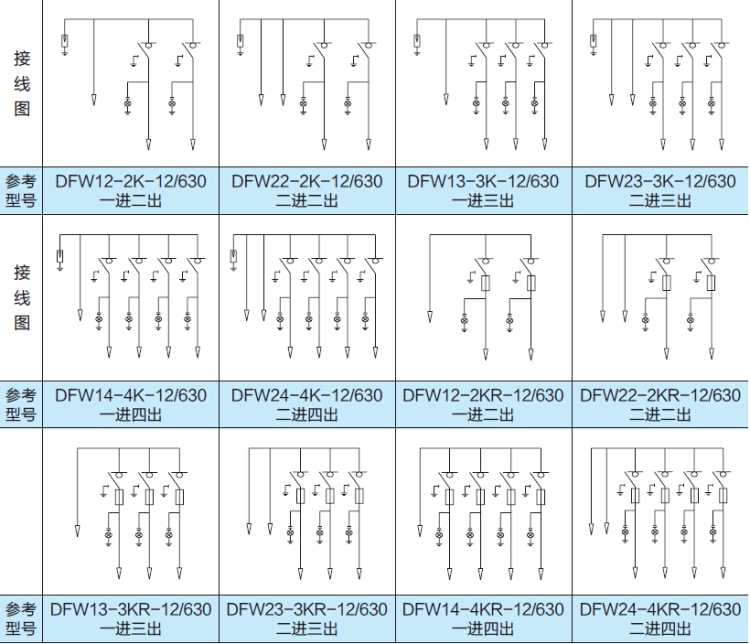

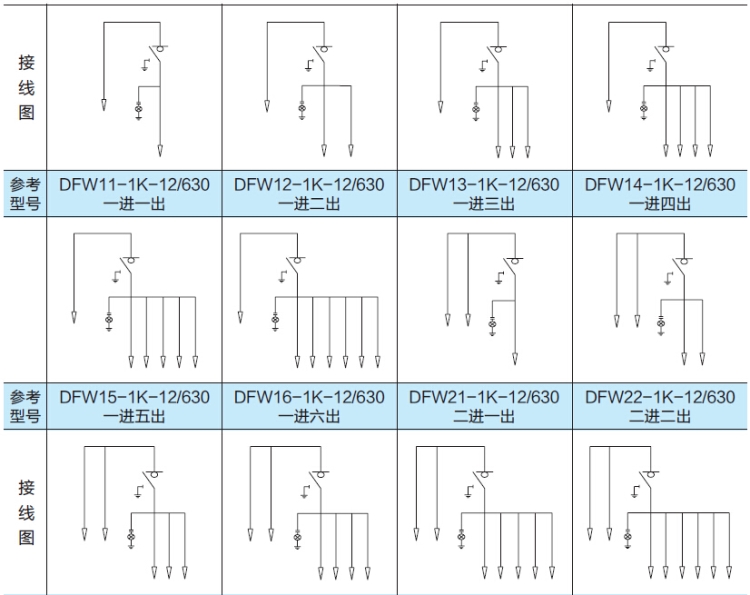

帶開關電纜分支箱接線方案:

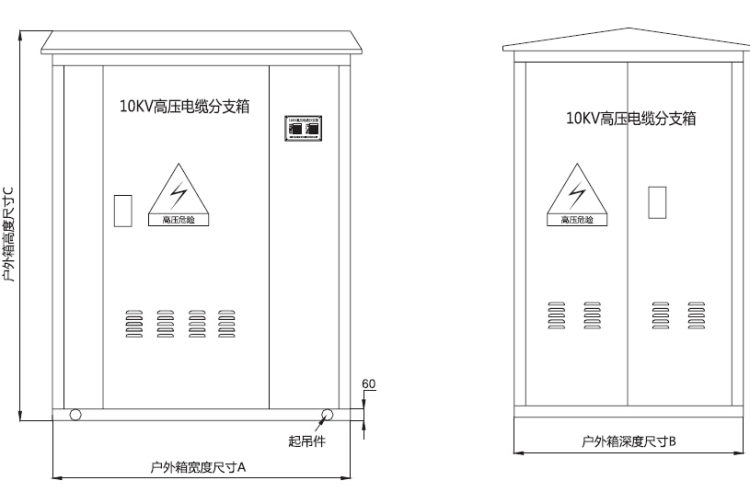

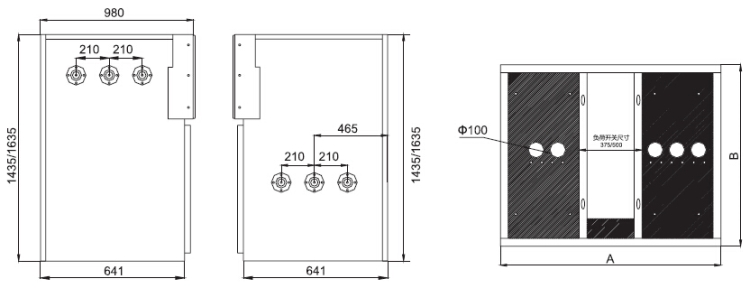

分支箱內柜和外形尺寸示意圖:
訂貨須知:
請依據型號編碼選擇電纜分支箱的型號及進出線數目，依據附錄選擇所需要的電纜接頭，或把您的信息提供給我們,我們可以為您提供所需要的配置。
對于訂電纜分支箱的用戶，可以提出對箱體的材料要求,若只需要電纜接頭,其訂貨及相關信息請見可分離式電纜接頭參考樣本。
我們可以為您設計電纜分支箱的最佳方案，如果您有特殊的接線要求或建議，請與我們聯系。
注：箱體標準顏色為軍綠色，如需其它顏色請與我們聯系。
