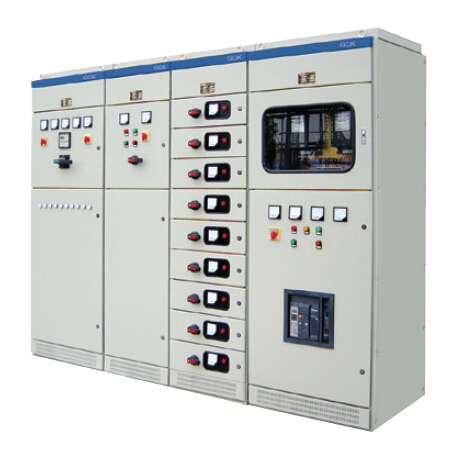

產品概述
GCK 低壓抽出式開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)二部分組成，適用于發電廠，變電站，工礦企業等電力用戶作為交流50Hz，最大工作電壓至660V，最大工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。
使用條件
1,海拔不超過2000m。
2. 周圍空氣溫度不高于+40℃，并且24h內平均溫度不高于+35℃，周圍空氣溫度不低于-50℃。
3. 大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，列如：+20℃時為90%。
4. 沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所。
5. 與垂直面傾斜不超過5℃。
6. 本產品適合以下溫度運輸儲存：-25℃~+55℃，在短時間內（不超過24h)不超過+70℃。
7. 如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。

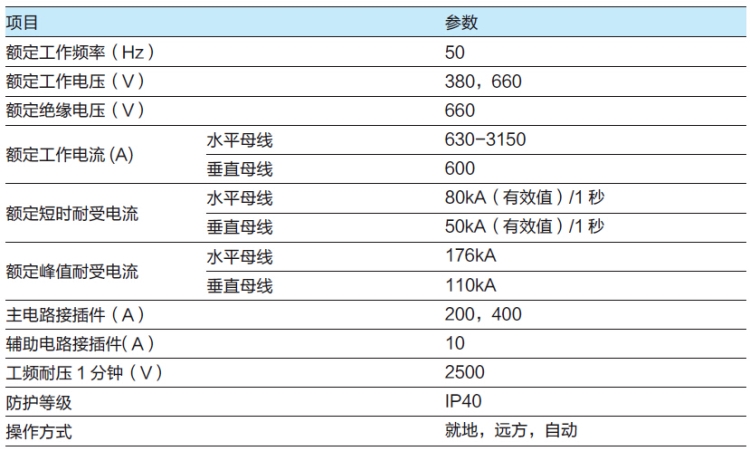

基本電氣參數
特點
本系列產品具有分斷能力高，動熱穩定性好，結構先進、合理，電氣方案切合實際，系列性、通用性強，各種方案單元任意組合, 一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。
本產品符合IEC439 NEMA ICS2-322標準，也符合GB7251.1-2005《低壓成套開關設備》國家標準和 ZBK36001-89《低壓抽出式成套開關設備》專業標準。
外形尺寸安裝尺寸

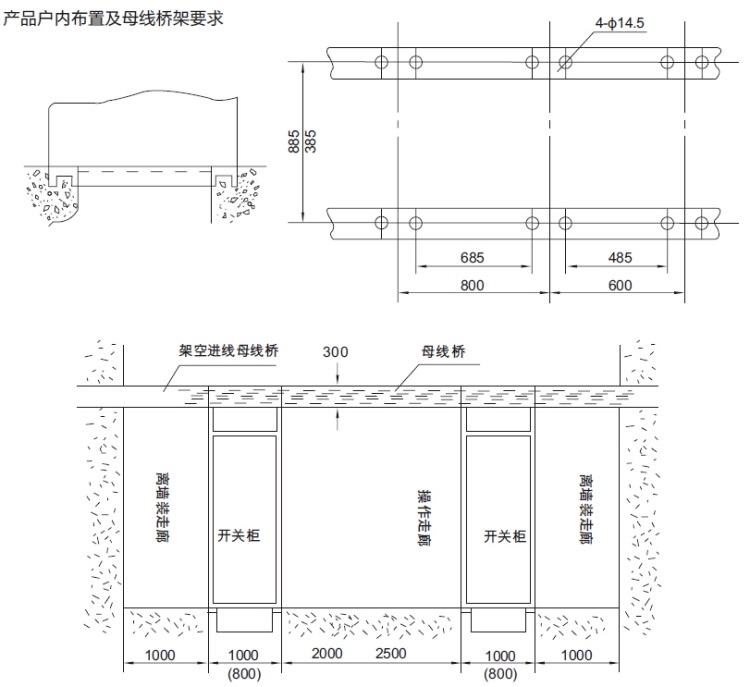

產品安裝基礎示意圖
注：本公司可根據用戶要求提供各種形式的母線橋架。
