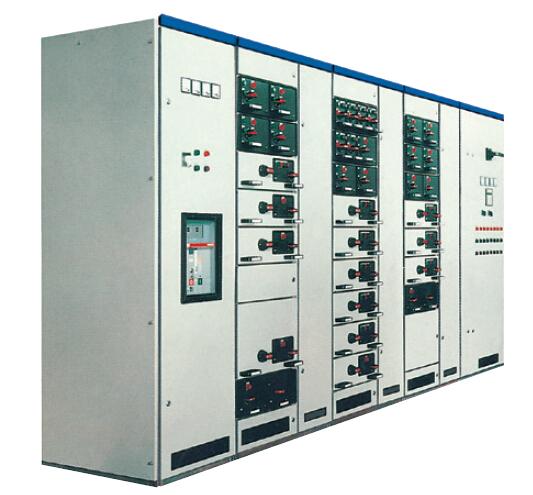

產品概述
本系列低壓抽出式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼、交通司源、輕工紡織等廠礦企業和住宅小區、高層建筑等場所、作為交流50～60Hz，額分工作電壓交流660V及以下的電力系統的配電設備的電能轉換、分配及控制之用。
本裝置符合GB7251.1《低壓成套開關設備》及JB/T9961《低壓抽出式成套開關設備》國家專業標準、并符合IEC439-1、VDE0660第五部分等國際專業標準。
使用條件
1,周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃。
2. 大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但應考慮到溫度變化，有可能會偶然地產生凝露。
3. 海拔高度不超過2000m。
4. 本裝置適應于以下溫度的運輸和儲存過程-25℃至+55℃的范圍之間，在短時間內（不超過24h）可達十70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。
5. 如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
6. 當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。

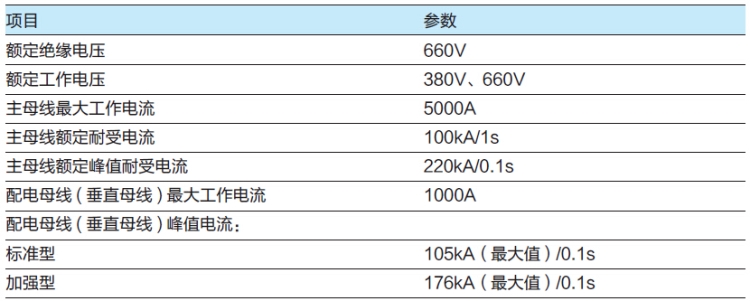

基本電氣參數
開關柜類型
1,動力配電中心柜(PC)： 可采用Emax，MT，3WN，AH、ME系列等斷路器。
2. 電動機控制中心柜（MCC ）：由大小抽屜組裝而成，各回路主開關采用高分斷塑殼斷路器或旋轉式帶熔斷器的負荷開關。功率因數自動補償柜（帶有手動、自動及遠動功率因數補償裝置）。

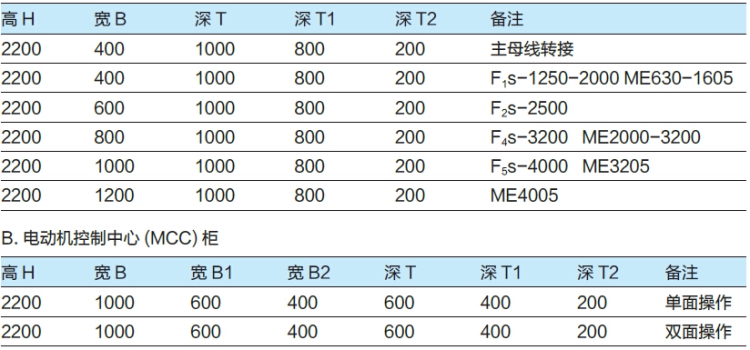

A. 動力配電中心(PC)柜

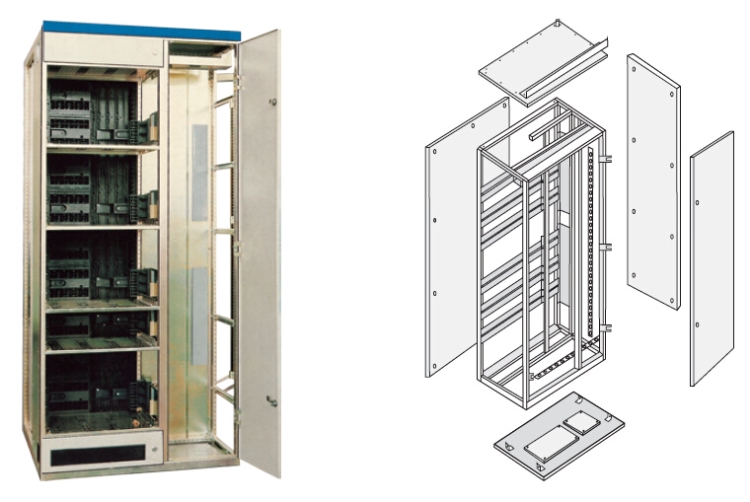

C型型材組成的柜架結構

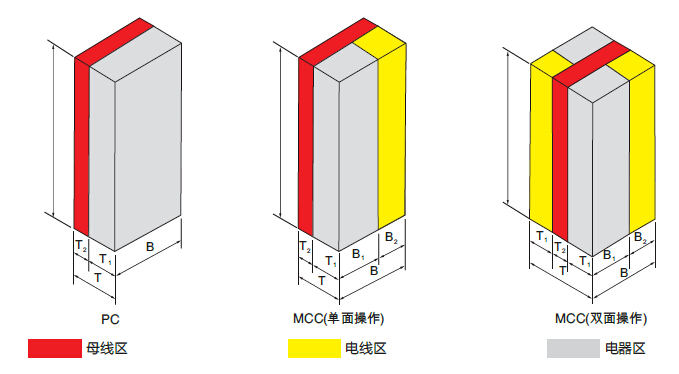

柜體示意圖
