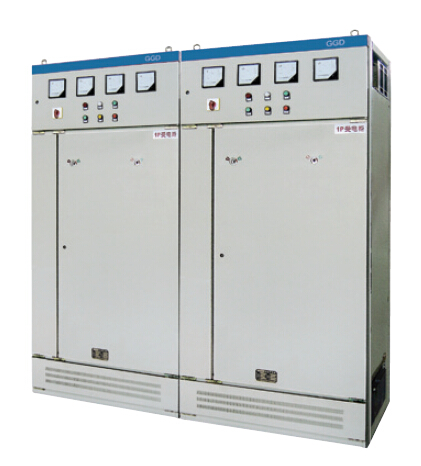

產品概述
GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD型交流低壓配電柜是根據能源部主管上級與廣大電力用戶及設計部門的要求, 本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。
GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。
使用條件
1, 周圍空氣溫度不高于十40℃，不低于一5℃。24h內的平均溫度不得高于＋35℃。
2. 戶內安裝使用，使用地點的海拔高度不得超過2000m,
3. 周圍空氣相對濕度在最高溫度為+40℃時不超過50%，應在較低溫度時允許有較大的相對濕度（例如+20℃時為90%) 考慮到由于溫度的變化可能會偶然產生凝露的影響。
4. 設備安裝時與垂直面的傾斜度不超過5°。
5. 設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。
6. 用戶有特殊要求時可與制造廠協商解決。

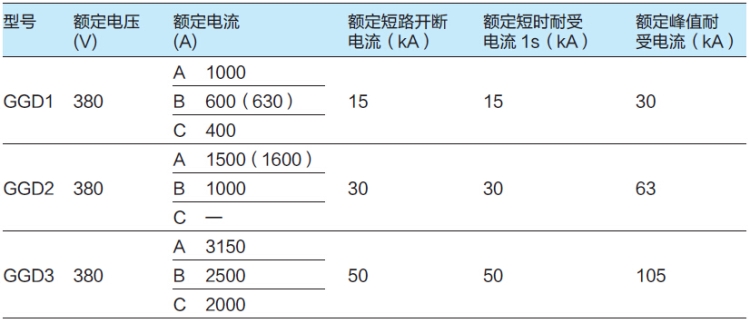

基本電氣參數

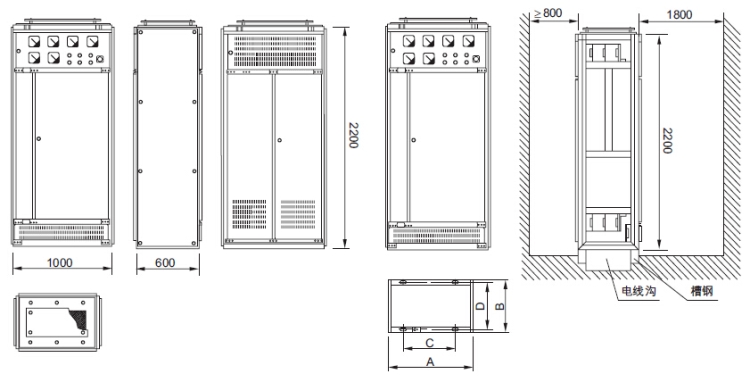

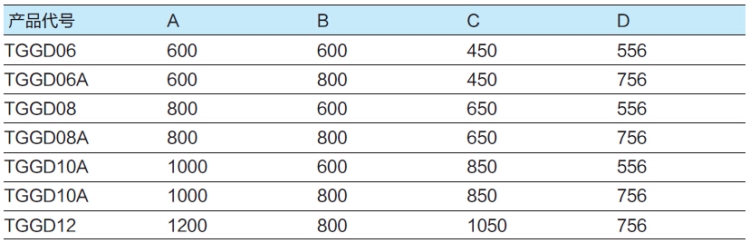

外形及安裝尺寸圖
使用注意事項
本產品為不靠墻安裝，單面(正面)操作，雙面開門維修低壓配電柜。產品的維修通道及柜門，必須經考核合格的專業人員方可進入或開啟進行操作，檢查和維修。
空氣斷路器經過多次合、分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大, 應定期對空氣斷路器按其使用說明書進行維護和檢修。
