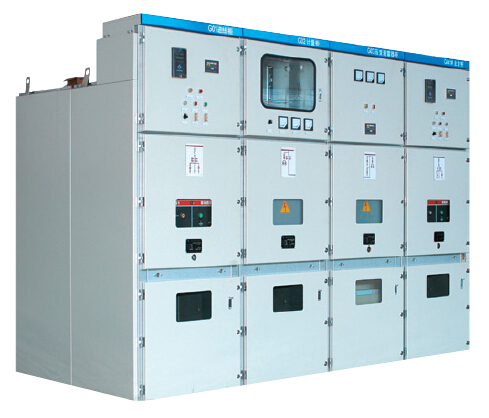

產品概述
KYN28A-12 型(GZS1)戶內金屬鎧裝中置移開式開關設備(以下簡稱開關柜)系三相交流50Hz的戶內成套配電裝置，用于接受和分配3-12千伏的網絡電能并對電路實行控制保護及監測。本產品繼電器小室面板上可安裝各種類型的微機型綜合繼電保護裝置，并可實現系統的智能化控制，具有遙控、遙測、遙信及遙調功能，通過帶有通信接口的CAN總線控制現場網絡。并具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置送電和防止誤入帶電間隔，即簡稱的“五防”功能。該柜既能配用VSI(即ZN63)、ZN12V真空斷路器，也可配置進口的VD4真空斷路器與VC系列真空接觸器。
使用條件
1, 周圍空氣溫度：上限+40℃，下限一般地區-10℃。
2. 海拔：1000m。
3. 相對溫度：日平均值不大于95％，月平均值不大于90％。
水蒸氣壓力：日平均值不大于2.2KPa，月平均值不大于1.8KPa。
當溫度驟降時可能出現凝露，伴隨污穢，本產品適用于以下比正常條件更嚴酷的兩種環境條件：
a. 凝露不頻繁（每月平均不超過兩次）有輕度污穢。
b. 一般不出現凝露（每年平均不超過兩次）有較嚴重污穢。
4. 沒有火災、爆炸危險及嚴重污穢足以腐蝕金屬和破壞絕緣的氣體等惡劣場所。
5. 沒有劇烈震動、顛簸及垂直傾斜度不超過8°的場所。

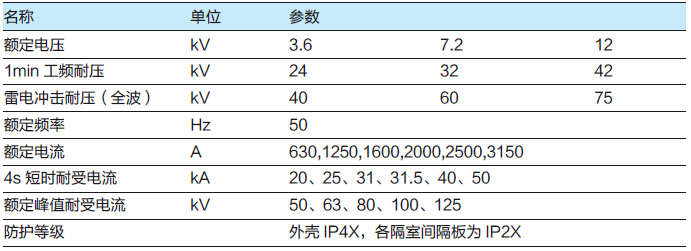

基本電氣參數

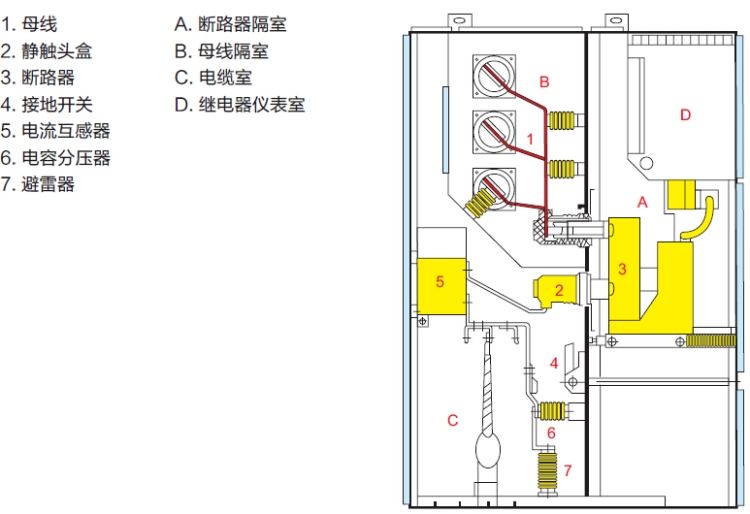

開關柜結構示意圖

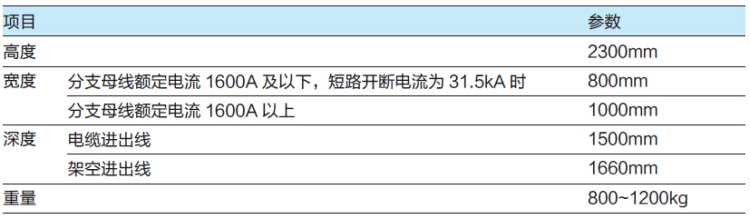

外形尺寸

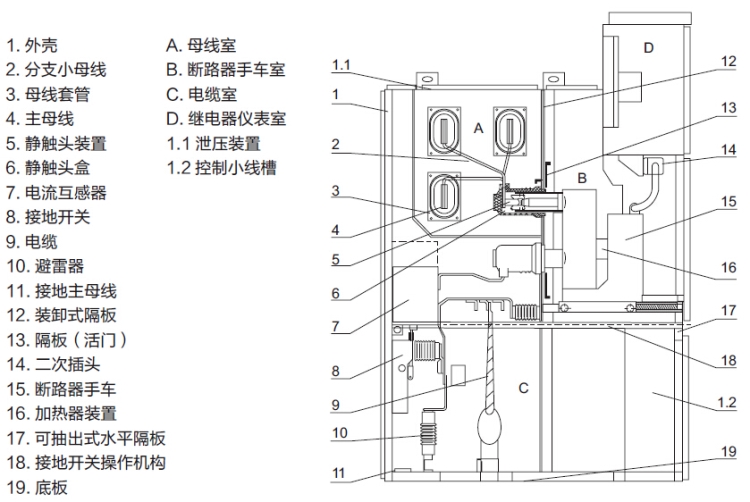

開關柜結構
A手車
手車骨架系用薄鋼板經CNC機床加工后經鉚、焊而成的。根據用途，手車可分為斷路器手車、電壓互感器手車、隔離手車、計量手車等等，相同規格的手車能方便互換。手車在柜內有隔離位置、試驗位置和工作位置，每一位置均設有定位裝置，以保證手車處于以上位置時不能隨便移動、而移動手車時必需要解除聯鎖。機械聯鎖安全、可靠、靈活。
B母線室
母線從一個開關柜引至另一開關柜，通過分支母線和靜觸頭盒固定。扁平的分支母線通過螺栓連接于靜觸頭盒和主母線，不需要任何其它的線夾或絕緣子聯接。當用戶和工程特殊需要時，母線排上的聯接螺栓可用絕緣和端帽封裝。在母線穿越開關柜隔板時，用母線套管固定。如果出現內部故障電弧，能限制事故蔓延到鄰柜，并能保障母線的機械強度。
C電纜室
電纜室內可安裝電流互感器、接地開關、避雷器以及電纜、并在其底部配制開縫的可卸鋁板；以確?，F場的施工方便。
D繼電器儀表室
繼電器儀表室用于安裝各種繼電器、儀表、信號指示、操作開關等元器件。此外可根據用戶要求在儀表室頂部增加小母線室，可敷設十六路控制小線線。
泄壓裝置
在手車室、母線室、電纜室的上方設有泄壓裝置，當斷路器或主母線，電纜室內發生內部故障電弧時，伴隨電弧的出現，開關柜內部氣壓上升，達到一定的壓力后，頂部裝置的壓力釋放金屬板將被自動打開，釋放壓力和排泄氣體，以確保操作人員和開關柜安全。
鎖扣結構
中門與柜體之間的聯接采用鎖扣結構，并配以提升機構，使中門開啟更為方便，當中門處于關閉狀態時，其與柜體的聯接強度更好，增強了有效抗擊內部燃弧故障的能力。

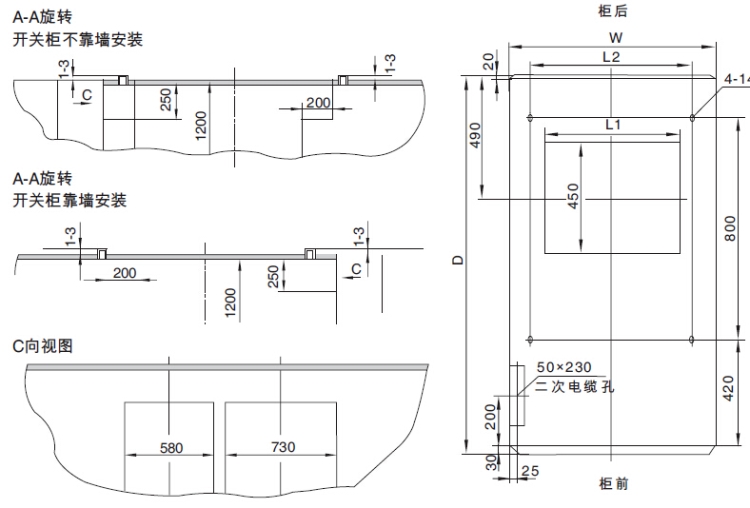

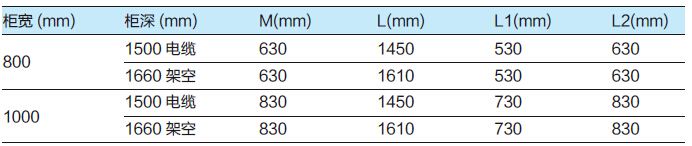

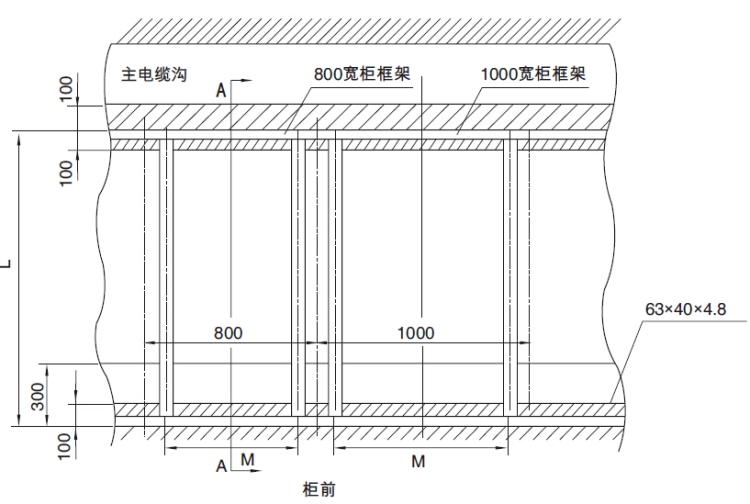

開關柜安裝基礎示意圖
