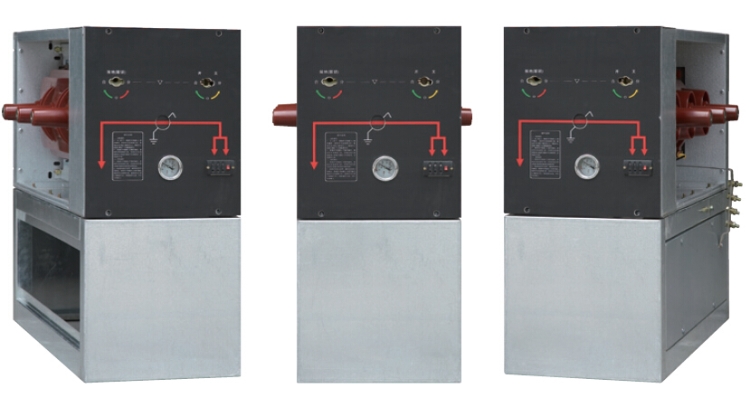

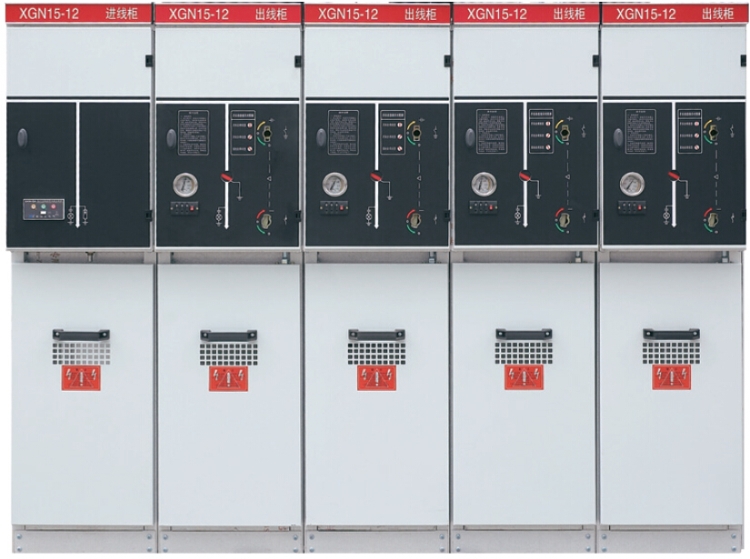

負荷開關單元FLN36-12
該開關柜可分為單體、單體雙套管出線、二單元、三單元、四單元、五單元標準型和帶有側進線套管型，負荷開關主回路部分密封在由環氧樹脂采用APG工藝澆注制成的絕緣殼體中,此絕緣殼體具有絕緣性能好，結構簡單,安裝方便,安全可靠.每個單元有獨立間隔,頂部母排連接,可以多單元以上并柜。
標準配置
◆ 630A母線
◆ 三工位負荷/接地開關
◆ 彈簧操作機構
◆ 負荷開關和接地開關位置指示
◆ 進線/母線電壓指示器（單體或母線擴展型）
◆ 出線電壓指示器
◆ 所有的開關功能都可在面板上加裝掛鎖方式實現控制
◆ 接地開關與電纜室門的聯鎖
◆ SF6氣壓表
◆ 接地銅排
可選配置
◆ 短路、接地故障指示器
◆ 測量用電流互感器及電流表
◆ 計量用電流互感器
◆ 開關位置鑰匙鎖
◆ 電動操作機構
電纜分支箱負荷開關單元
該負荷開關為電纜分支箱專門開發設計,可分為單套管左側進線、單套管右側出線,負荷開關主回路部分密封在由環氧樹脂采用APG工藝澆注制成的絕緣殼體中，出線回路最多可分四路，因此，結構相對簡化，便于安裝，更為安全；使單開關電纜分支箱體積更小，安裝更方便,可靠性更高的SF6負荷開關。
標準配置
◆ 630A母線
◆ 三工位負荷/接地開關
◆ 彈簧操作機構
◆ 負荷開關和接地開關位置指示
◆ 進線/母線電壓指示器
◆ 出線電壓指示器
◆ 所有的開關功能都可在面板上加裝掛鎖方式實現控制
◆ SF6氣壓表
◆ 接地銅排
可選配置
◆ 短路、接地故障指示器
負荷開關熔斷器組合電器單元
組合電器單元用作1250KVA及以下容量的變壓器保護，本單元為配有熔斷器的負荷開關環網柜。接地開關閉合時，熔斷器下側同時接地，并實現熔斷器上側與電源的安全隔離,確保更換熔斷器時人員的安全。為了熔斷器在一相熔斷后,不致造成電氣設備缺相運行,本單元中配置了跳閘聯動機構，當脫扣觀察窗顯示紅色時，表示脫扣裝置動作或熔斷器熔斷并跳閘。本單元可以和其它單元組合，實現環網供電。
標準配置
◆ 630A母線
◆ 三工位負荷/接地開關
◆ 彈簧操作機構
◆ 負荷開關和接地開關位置指示
◆ 進線/母線電壓指示器（單體或母線擴展型）
◆ 出線電壓指示器
◆ 所有的開關功能都可在面板上加裝掛鎖方式實現控制
◆ 接地開關與電纜室門的聯鎖
◆ SF6氣壓表
◆ 接地銅排
可選配置
◆ 短路、接地故障指示器
◆ 測量用電流互感器及電流表
◆ 計量用電流互感器
◆ 開關位置鑰匙鎖
◆ 電動操作機構
◆ 預留母線擴展
◆ 外部母線
真空斷路器單元
采用彈簧式真空斷路器：機械壽命可達10000次；（保護動作快，分閘時間不大于30ms），易于實現級差配合。可配置上下隔離開關。真空斷路器與隔離開關采用機械聯鎖,提供可視隔離斷口,靈活搭配,整個系統為空氣絕緣。
標準配置
◆ 630A母線
◆ 630A固定式真空斷路器模塊（VS1）
◆ 控制器CM（DC/AC/220/48/24V操作電源）
◆ 隔離開關（GN30，GN19）
◆ 自供電型和外供電型微機綜合保護裝置（GRT-Y200,GRT-Z100）
◆ 保護CT
◆ 接地與電纜倉門的閉鎖
◆ 真空斷路器開關位置輔助接點：2NO+2NC
◆ 操作電源（包括電源用PT、電源模塊、后備電池）
可選配置
◆ 連接母線
◆ 測量用互感器及電流表
◆ 輔助接點：隔離開關位置 2NO+2NC、接地開關位置 2NO+2NC

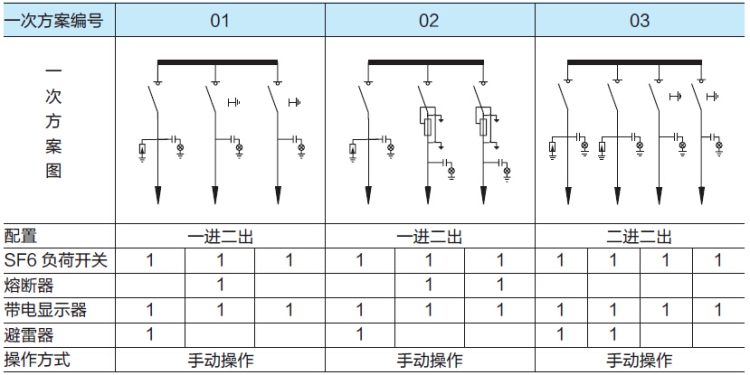

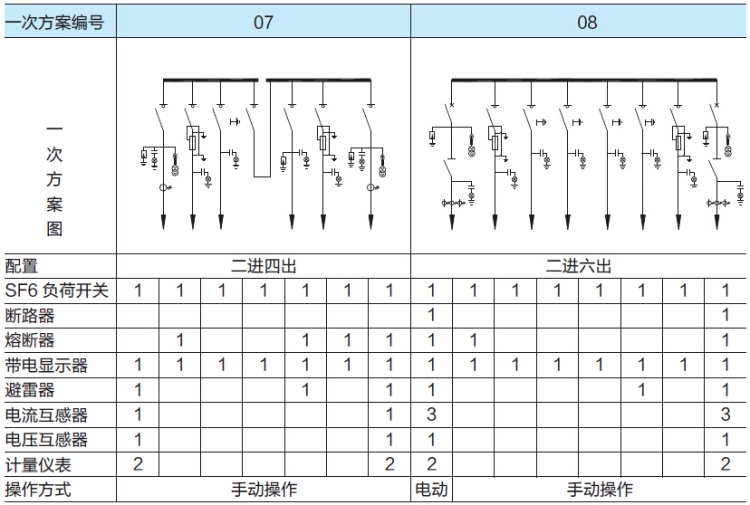

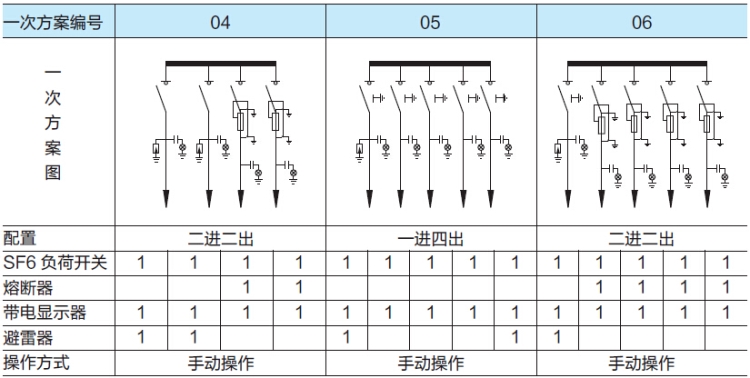

一次方案圖
